RODUCTS

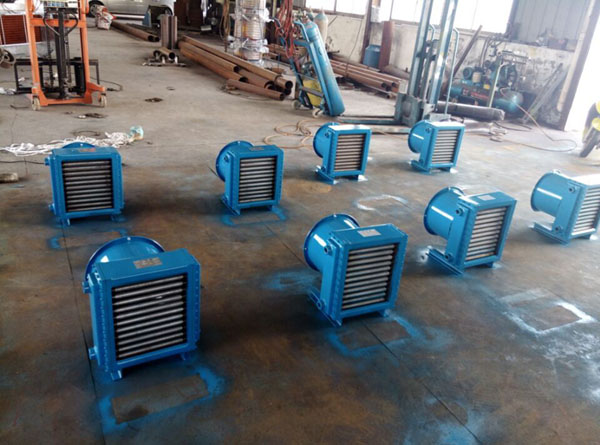

FL系列空气冷却器主要用于行走机械（挖掘机、装卸机、叉车、起重机、联合收割机、筑路机械、工程机械等），并适用于其它液压、润滑系统及换热冷却系统等，用风冷强制将工作介质冷却到要求温度。
FL-20 (FL: 空气（风）冷却器 20：换热面积（m2）
性能参数表
FL系列空气（风）冷却器
换热系数 K >= 55W/m2·K
设计温度 <= 100°C
工作压力 <= 1.6MPa
压力降<=0.1MPa

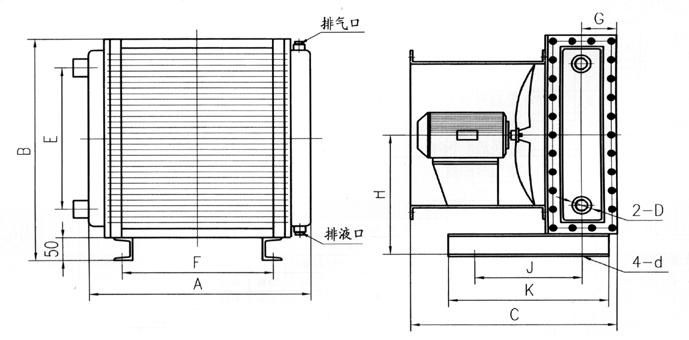

FL空气冷却器外型尺寸示意图
| 型号 | A | B | C | D | E | F | H | C1 (max) | G | J | d | 风量 | 风机功率 (kw) | 风机号 (T30) |
| FL2 | 390 | 392 | 260 | M22*1.5 | 240 | 245 | 225 | 95 | 61 | 170 | Ø12 | 805 | 0.05 | 2.5 |
| FL3.15 | 340 | 414 | 260 | " | 286 | 245 | 225 | 95 | 67 | 170 | Ø12 | 935 | " | " |
| FL4 | 375 | 440 | 260 | " | 310 | 245 | 225 | 95 | 67 | 170 | Ø12 | 1065 | 0.09 | " |
| FL5 | 410 | 478 | 288 | M27*2 | 310 | 295 | 260 | 97 | 67 | 208 | Ø12 | 1390 | " | 3 |
| FL6.3 | 460 | 502 | 288 | " | 340 | 295 | 260 | 97 | 67 | 208 | Ø12 | 1610 | " | 3 |
| Fl8 | 480 | 530 | 318 | M36*2 | 356 | 295 | 260 | 97 | 86 | 268 | Ø12 | 1830 | " | 3 |
| FL10 | 550 | 596 | 318 | " | 415 | 345 | 290 | 69 | 89 | 268 | Ø12 | 2210 | 0.12 | 3.5 |
| FL12.5 | 570 | 650 | 400 | " | 454 | 405 | 330 | 60 | 89 | 340 | Ø12 | 3340 | 0.25 | 4 |
| FL16 | 670 | 650 | 400 | " | 454 | 405 | 330 | 60 | 89 | 340 | Ø12 | 3884 | 0.25 | 4 |
| FL20 | 720 | 756 | 434 | M42*2 | 575 | 500 | 390 | 35 | 90 | 374 | Ø12 | 6500 | 0.60 | 5 |
| FL35 | 970 | 908 | 610 | 法兰Dg50 | 680 | 680 | 520 | 80 | 103 | 450 | Ø12 | 15000 | 2.2 | 7 |
| FL45 | 1420 | 786 | 564 | G2" | 575 | 1100 | 420 | 80 | 120 | 350 | Ø12 | 6500*2 | 0.60*2 | 5*2 |
| FL60 | 1500 | 810 | 550 | 法兰Dg65 | 400 | 1482 | 300 | 100 | 130 | 390 | Ø12 | 8000*2 | 0.75*2 | 6*2 |
